额定电压1kV和3kV交联聚乙烯绝缘（阻燃）电力电缆,电力电缆-河南华通电缆股份有限公司

您的位置 : 首页 > 产品信息 > 产品简介 > 电力电缆

电力电缆

电力电缆 :

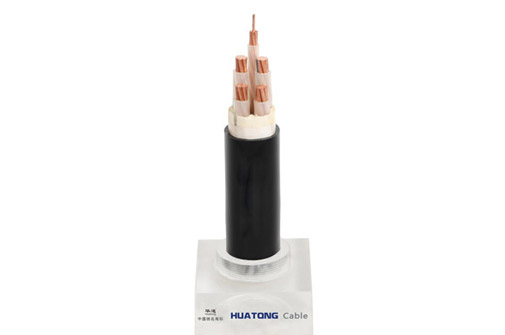

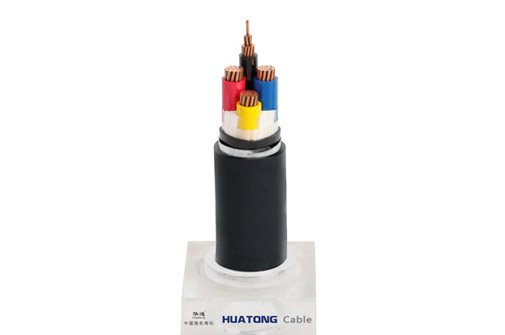

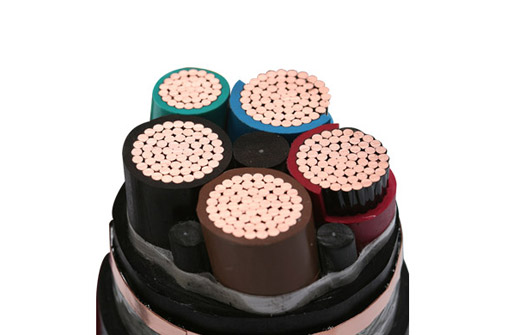

额定电压1kV和3kV交联聚乙烯绝缘（阻燃）电力电缆

使用耐热温度为90℃的交联聚乙烯，具有优秀的耐热性能，根据功能，可分为阻燃、耐火、无卤低烟等环保型电缆等，种类繁多。

咨询报价

发送邮件

■执行标准

交联聚乙烯绝缘( 阻燃）电力电缆性能符合国家标准CB/T12706-2008 等同采用IEC60502-2005，阻燃性能符合国家标准GB/T18380.3-2008 等同采用IEC60332-2004。

■使用特性

电缆额定工作电压Uo/U:0.6/1kV, 1.8/3kV
电缆导体长期允许工作温度：90℃
电缆导体短路温度：≤250℃，持续时间：≤5S
电缆敷设弯曲半径：单芯电缆＞20倍电缆外径，多芯电缆＞15倍电缆外径。
电缆敷设时温度不低于0℃，低于0℃时，预先加温
电缆敷设不受落差水平限制。

型号		名称	适用范围
铜芯	铝芯	名称	适用范围
YJV YJVR(YJRV)	YJLV	交联聚乙烯绝缘聚氯乙烯护套（阻燃）电力电缆	敷设在室内外隧道，电缆沟，也可埋在松散的土壤中，可经受一定的敷设牵引，但不能承受机械外力作用的场合，单芯电缆不允许敷设在磁性管道中
YJV22	YJLV22	交联聚乙烯绝缘钢带铠装聚氯乙烯护套（阻燃）电力电缆	敷设在室外，也用于埋地敷设，能受机械外力作用，但不能承受大的拉力。
YJV32	YJLV32	交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套（阻燃）电力电缆	敷设在竖井水中或高落差地区，能承受机械外力作用和相当的拉力。
YJV42	YJLV42	交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套（阻燃）电力电缆	敷设在竖井,海底或高落差地区，电缆能承受较大的正压力和拉力的作用。

■注：型号含阻燃型

为方便起见，在签合同时，必须注明阻燃的类别，如A类，就必须在阻燃“Z”后面加上A字样，写成“ZRA”，A类一般安装于苛刻的阻燃场所。B类，C类以此类推，如不注明将按ZRC阻燃制造（ZR即代表ZRC)。

■单芯0.6/1kV 交联聚乙烯绝缘聚氯乙烯护套（阻燃）电力电缆

芯数x截面 mm2	电缆计算外径 mm	电缆计算重量 kg/km		20℃时导体直流电阻 Ω/km		试验电压 kV/5min	90℃时绝缘电阻 mΩ.km	电缆参考载流量 A
		YJV ZR-YJV	YJLV ZR-YJLV	铜	铝			在空气中		直埋土壤中
		YJV ZR-YJV	YJLV ZR-YJLV	铜	铝			铜	铝	铜	铝
1x1.5	6.1	55	-	≤12.1	-	3.5	≥1.116	32	-	45	-
1x2.5	6.7	67	-	≤7.41	-	3.5	≥0.925	42	-	59	-
1x4	7.2	84	-	≤4.61	-	3.5	≥0.771	56	-	77	-
1x6	7.5	108	-	≤3.08	-	3.5	≥0.654	70	-	97	-
1x10	8.5	156	96	≤1.83	≤3.08	3.5	≥0.473	97	75	130	100
1x16	9.5	220	119	≤1.15	≤1.91	3.5	≥0.387	125	99	170	135
1x25	11.2	372	171	≤0.727	≤1.20	3.5	≥0.378	165	125	220	170
1x35	12.0	428	213	≤0.524	≤0.868	3.5	≥0.360	200	155	265	205
1x50	14.0	559	269	≤0.387	≤0.641	3.5	≥0.340	245	190	320	245
1x70	15.5	767	356	≤0.268	≤0.443	3.5	≥0.317	305	240	395	305
1x95	17.2	1054	465	≤0.193	≤0.320	3.5	≥0.275	375	290	475	370
1x120	19.0	1327	576	≤0.153	≤0.253	3.5	≥0.268	435	340	545	420
1x150	21.8	1576	683	≤0.124	≤0.206	3.5	≥0.280	500	390	610	475
1x185	23.5	1962	829	≤0.0991	≤0.164	3.5	≥0.287	580	450	695	540
1x240	26.2	2537	1057	≤0.0754	≤0.125	3.5	≥0.270	685	535	810	630
1x300	29.0	3050	1258	≤0.0601	≤0.100	3.5	≥0.257	795	615	910	710
1x400	32.6	4020	1508	≤0.0470	≤0.0778	3.5	≥0.250	930	730	1050	820
1x500	36.2	5010	1829	≤0.0366	≤0.0605	3.5	≥0.244	1080	850	1190	940
1x630	42.0	6300	2300	≤0.0283	≤0.0469	3.5	≥0.234	1250	1000	1350	1080
1x800	47.0	7988	2890	≤0.0221	≤0.0367	3.5	≥0.2234	1440	1160	1520	1220

■二芯06/1KV交联乙烯绝缘（钢带铠装聚氯）乙烯护套（阻燃）电力电缆

芯数*截面 mm	电缆计算外径 mm	电缆计算重量 kg/km		电缆	电缆计算重量 kg/km		20。C时导体直流电阻 kg/km		试验电压 kv/5min	90.c时绝缘电阻 i mΩ.km	电缆参考流量 A
				计算
				外径
				Calu-							在空气中		直埋土壤里
		YJV ZR-YJV	YLJV ZR-YJLV	lated	YJV22 ZR-YJV22	YJLV22 ZR-YJLV22	铜 Cu	铝 Al			在空气中		直埋土壤里
				Outer							铜	铝	铜	铝
				Diameter mm							铜	铝	铜	铝
2*4	12.7	198	-	16	335	-	≤4.61	-	3.5	≥0.771	34	-	45	-
2*6	13.7	246	-	17	396	-	≤3.08	-	3.5	≥0.654	43	-	57	-
2*10	15.6	347	188	18.5	530	405	≤1.83	≤3.08	3.5	≥0.473	60	47	77	59
2*16	18	500	237	20.5	708	485	≤1.15	≤1.91	3.5	≥0.387	83	64	105	80
2*25	20.5	725	335	23	1034	655	≤0.727	≤1.20	3.5	≥0.378	105	82	125	100
2*35	22.5	942	420	25	1287	765	≤0.524	≤0.868	3.5	≥0.360	125	100	155	120
2*50	25.5	1147	530	27.5	1531	781	≤0.387	≤0.641	3.5	≥0.340	160	125	185	145
2*70	29.5	1531	701	32.5	2052	1003	≤0.268	≤0.443	3.5	≥0.317	200	155	225	175
2*95	32.7	2029	925	36	2683	1258	≤0.193	≤0.320	3.5	≥0.275	245	200	270	210
2*120	36.5	2533	1130	39.5	3655	1855	≤0.153	≤0.253	3.5	≥0.268	285	220	310	240
2*150	41.5	3166	1335	44	4480	2230	≤0.124	≤0.206	3.5	≥0.280	325	250	345	270
2*185	45.5	3878	1625	48.5	5447	2673	≤0.0991	≤0.164	3.5	≥0.287	375	295	390	305
2*240	50	5019	2072	53.5	6814	3214	≤0.0754	≤0.125	3.5	≥0.270	440	345	450	355
2*300	55	5945	2407	59	7961	3792	≤0.0601	≤0.100	3.5	≥0.257	505	395	515	400

■三芯06/1KV交联乙烯绝缘（钢带铠装聚氯）乙烯护套（阻燃）电力电缆

芯数*截面 mm2		电缆计算外径 mm	电缆计算重量 kg		电缆	电缆计算重量 kg/km		20。C时导体直流电阻 kg/km		试验电压 kv/5min	90.c时绝缘电阻 mΩ.km	电缆参考流量 A
					计算
					外径
					Calu-							在空气中 In Air		直埋土壤里 Laid in Soil
			YJV ZR-YJV	YLJV ZR-YJLV	lated	YJV22 ZR-YJV22	YJLV22 ZR-YJLV22	铜 Cu	铝 Al
					Outer							铜 Cu	铝 Al	铜 Cu	铝Al
					Diameter mm							铜 Cu	铝 Al	铜 Cu	铝Al
3*4		12.8	216	-	16.9	506	-	≤4.61	-	3.5	≥0.771	34	-	45	-
3*6		14.5	285	-	17.8	616	-	≤3.08	-	3.5	≥0.654	43	-	57	-
3*10		15.8	455	238	20.4	766	455	≤1.83	≤3.08	3.5	≥0.473	60	47	77	59
3*16	18		640	305	22.6	1000	557	≤1.15	≤1.91	3.5	≥0.387	83	64	105	80
3*25	21.5		945	467	25.5	1381	769	≤0.727	≤1.20	3.5	≥0.378	105	82	125	100
3*35	24		1235	561	28	1735	931	≤0.524	≤0.868	3.5	≥0.360	125	100	155	120
3*50	27		1617	721	31	2250	1041	≤0.387	≤0.641	3.5	≥0.340	160	125	185	145
3*70	31		2240	986	36	3065	1331	≤0.268	≤0.443	3.5	≥0.317	200	155	225	175
3*95	35		3135	1381	39.9	3995	1697	≤0.193	≤0.320	3.5	≥0.275	245	200	270	210
3*120	39		3885	1695	43	5095	2437	≤0.153	≤0.253	3.5	≥0.268	285	220	310	240
3*150	43.5		4613	2001	48	5915	2992	≤0.124	≤0.206	3.5	≥0.280	325	250	345	270
3*185	48.5		5737	2436	52	7240	3588	≤0.0991	≤0.164	3.5	≥0.287	375	295	390	305
3*240	54		7528	3008	55	9381	4418	≤0.0754	≤0.125	3.5	≥0.270	440	345	450	355
3*300	59		9313	3699	63	10738	5375	≤0.0601	≤0.100	3.5	≥0.257	505	395	515	400
3*400	64		12257	4758	67	13608	6732	≤0.047	≤0.0778	3.5	≥0.250	570	445	585	460

■四芯0.6/1KV交联乙烯绝缘（钢带铠装聚氯）乙烯护套（阻燃）电力电缆

芯数*截面 mm2	电缆计算外径 mm	电缆计算重量 kg/km		电缆	电缆计算重量 kg/km		20℃时导体直流电阻 kg/km		试验电压 kv/5min	90.c时绝缘电阻 mΩ.km	电缆参考流量 Reference Current Capacity A
				计算
				外径
				Calu-							在空气中		直埋土壤里
		YJV ZR-YJV	YLJV ZR-YJLV	lated	YJV22 ZR-YJV22	YJLV22 ZR-YJLV22	铜 Cu	铝 Al
				Outer							铜 Cu	铝 Al	铜 Cu	铝Al
				Diameter mm							铜 Cu	铝 Al	铜 Cu	铝Al
4*4	14.5	253	-	17.6	457	-	≤4.61	-	3.5	≥0.771	34	-	45	-
4*6	15.8	360	-	19	572	-	≤3.08	-	3.5	≥0.654	43	-	57	-
4*10	18	502	278	20	822	522	≤1.83	≤3.08	3.5	≥0.473	60	47	77	59
4*16	21	810	376	23	1136	656	≤1.15	≤1.91	3.5	≥0.387	83	64	105	80
4*25	25	1120	544	27	1651	901	≤0.727	≤1.20	3.5	≥0.378	105	82	125	100
4*35	28	1571	690	32	2174	1124	≤0.524	≤0.868	3.5	≥0.360	125	100	155	120
4*50	30	1984	916	33.5	2795	1295	≤0.387	≤0.641	3.5	≥0.340	160	125	185	145
4*70	34	2797	1261	38	3745	1696	≤0.268	≤0.443	3.5	≥0.317	200	155	225	175
4*95	39	3920	1686	45	5415	2565	≤0.193	≤0.320	3.5	≥0.275	245	200	270	210
4*120	43	4945	2117	46.5	6663	3064	≤0.153	≤0.253	3.5	≥0.268	285	220	310	240
4*150	48	5940	2565	51.5	8256	3757	≤0.124	≤0.206	3.5	≥0.280	325	250	345	270
4*185	54	7785	3216	58	10049	4500	≤0.0991	≤0.164	3.5	≥0.287	375	295	390	305
4*240	60	9744	4130	64	12757	5559	≤0.0754	≤0.125	3.5	≥0.270	440	345	450	355
4*300	66	12243	4906	69	15781	6783	≤0.0601	≤0.100	3.5	≥0.257	505	395	515	400
4*400	74	16206	6308	77	18721	8655	≤0.0470	≤0.0778	3.5	≥0.250	570	-	585	460

芯数*截面 mm2	电缆计算外径 mm	电缆计算重量 kg/km		电缆	电缆计算重量 calculated weight kg/km		20℃时导体直流电阻 D.CResistance at20℃ kg/km		试验电压 KV/5min	90.c时绝缘电阻 mΩ·km	电缆参考流量 A
				计算
				外径
				Calu-							在空气中		直埋土壤里
		YJV ZR-YJV	YJLV ZR-YJLV	lated	YJV22 ZR-YJV22	YJLV22 ZR-YJLV22	铜 Cu	铝 Al
				Outer							铜	铝	铜	铝
				Diam mm							铜	铝	铜	铝
34+12.5	13.8	319	-	17.3	434	-	≤4.61	-	3.5	≥0.771	34	-	45	-
36+14	14.9	405	-	18.5	551	-	≤3.08	-	3.5	≥0.654	43	-	57	-
310+16	17.5	563	-	21.1	765	-	≤1.83	-	3.5	≥0.473	60	-	77	-
316+110	20.1	796	451	23.7	1057	623	≤1.15	≤1.91	3.5	≥0.387	83	64	105	80
325+116	23.1	1161	602	26.7	1536	853	≤0.727	≤1.20	3.5	≥0.378	105	82	125	100
335+116	25.3	1486	748	28.9	1921	1013	≤0.524	≤0.868	3.5	≥0.360	125	100	155	120
350+125	28.0	1937	952	32	2488	1176	≤0.387	≤0.641	3.5	≥0.340	160	125	185	145
370+135	32.5	2663	1265	36	3381	1544	≤0.268	≤0.443	3.5	≥0.317	200	155	225	175
395+150	36.0	3686	1677	40.5	4841	2329	≤0.193	≤0.320	3.5	≥0.275	245	200	270	210
3120+170	41.0	4649	2049	44.7	6029	2805	≤0.153	≤0.253	3.5	≥0.268	285	220	310	240
3150+170	47.0	5427	2356	48	7250	3350	≤0.124	≤0.206	3.5	≥0.280	325	250	345	270
3185+195	50.5	6789	2910	53.9	8944	4070	≤0.0991	≤0.164	3.5	≥0.287	375	295	390	305
3240+1120	54.8	8858	3684	58.6	11313	5014	≤0.0754	≤0.125	3.5	≥0.270	440	345	450	355
3300+1150	61.5	10491	4380	64.9	13895	6022	≤0.0601	≤0.100	3.5	≥0.257	505	395	515	400
3400+1185	67.0	14152	5497	70	17955	7569	≤0.0470	≤0.0778	3.5	≥0.250	570	445	585	460

■五芯0.6/1KV交联乙烯绝缘（钢带铠装聚氯）乙烯护套（阻燃）电力电缆

芯数*截面 mm2	电缆计算外径 mm	电缆计算重量 kg/km		电缆	电缆计算重量 kg/km		20℃时导体直流电阻 kg/km		试验电压 KV/5min	90.c时绝缘电阻 mΩ·km	电缆参考流量 A
				计算
				外径
				Calu-							在空气中		直埋土壤里
		YJV ZR-YJV	YLJV ZR-YJLV	lated	YJV22 ZR-YJV22	YJLV22 ZR-YJLV22	铜	铝			在空气中		直埋土壤里
				Outer							铜	铝	铜	铝
				Diam mm							铜	铝	铜	铝
44.0+12.5	15.3	388	249	17.7	514	375	≤4.61	-	3.5	≥0.771	34	-	45	-
46+14	16.8	513	303	19.1	650	440	≤3.08	-	3.5	≥0.654	43	-	57	-
410+16	19.7	758	413	22	921	576	≤1.83	-	3.5	≥0.473	60	-	77	-
416+110	22.3	1116	561	24.6	1302	747	≤1.15	≤1.91	3.5	≥0.387	83	64	105	80
425+116	26.4	1696	826	28.7	1918	1048	≤0.727	≤1.20	3.5	≥0.378	105	82	125	100
435+116	29	2186	1016	31.3	2431	1261	≤0.524	≤0.868	3.5	≥0.360	125	100	155	120
450+125	31.2	3051	1364	33.6	3328	1640	≤0.387	≤0.641	3.5	≥0.340	160	125	185	145
470+135	35.6	4020	1658	39.1	4703	2341	≤0.268	≤0.443	3.5	≥0.317	200	155	225	175
495+150	40.5	5378	2154	44.2	6182	2958	≤0.193	≤0.320	3.5	≥0.275	245	200	270	210
4120+170	44.9	6842	2718	48.4	7708	3584	≤0.153	≤0.253	3.5	≥0.268	285	220	310	240
4150+170	48.3	8297	3273	52	9257	4233	≤0.124	≤0.206	3.5	≥0.280	325	250	345	270
4185+195	53.9	10311	4050	57.4	11363	5101	≤0.0991	≤0.164	3.5	≥0.287	375	295	390	305
4240+1120	59.9	13213	5114	63.4	14383	6285	≤0.0754	≤0.125	3.5	≥0.270	440	345	450	355
4300+1150	66.2	16415	6292	69.7	17711	7587	≤0.0601	≤0.100	3.5	≥0.257	505	395	515	400
34+22.5	15.2	370	242	17.6	494	367	≤4.61	-	3.5	≥0.771	34	-	45	-
36+24	16.6	488	293	18.9	623	428	≤3.08	-	3.5	≥0.654	43	-	57	-
310+26	19.4	709	394	21.7	869	554	≤1.83	-	3.5	≥0.473	60	-	77	-
316+210	22	1046	536	24.3	1229	719	≤1.15	≤0.91	3.5	≥0.387	83	64	105	80
325+216	26	1586	783	28.3	1804	1002	≤0.727	≤1.20	3.5	≥0.378	105	82	125	100
335+216	28	1965	937	30.9	2206	1179	≤0.524	≤0.868	3.5	≥0.360	125	100	155	120
350+225	30	2745	1245	32.4	3003	1503	≤0.387	≤0.641	3.5	≥0.340	160	125	185	145
370+235	34.2	3586	1486	36.5	3876	1777	≤0.268	≤0.443	3.5	≥0.317	200	155	225	175
395+250	39	4854	1967	42.5	5604	2717	≤0.193	≤0.320	3.5	≥0.275	245	200	270	210
3120+270	43.1	6232	2483	46.8	7088	3339	≤0.153	≤0.253	3.5	≥0.268	285	220	310	240
3150+270	45.9	7330	2906	49.6	8240	3816	≤0.124	≤0.206	3.5	≥0.280	325	250	345	270
3185+295	51.6	9213	3626	55	10210	4624	≤0.0991	≤0.164	3.5	≥0.287	375	295	390	305
3240+2120	57.4	11772	4574	60.8	12880	5681	≤0.0754	≤0.125	3.5	≥0.270	440	345	450	355
3300+2150	63.7	14637	5639	67.1	15872	6873	≤0.0601	≤0.1000	3.5	≥0.257	505	395	515	400
